استاندارد نصب منبع روی بام و نقش ابعاد مخزن آب افقی برای پشت بام
در تحریریه هیرکاناسازه، همواره چالش‌های سازه‌ای و تاسیساتی مجریان ساختمان را زیر ذره‌بین قرار می‌دهیم. یکی از دغدغه‌های همیشگی در فاز تاسیسات مکانیکی، بارگذاری اصولی سقف نهایی (بام) و جلوگیری از ایجاد تنش‌های متمرکز است. در بررسی‌های اخیرمان روی پروژه‌های اجرا شده در غرب استان تهران و البرز، به رویکرد مهندسی و استانداردهای تامین یکی از شبکه‌های توزیع قدرتمند منطقه برخوردیم که بهانه‌ای شد تا یکی از حیاتی‌ترین مباحث تاسیساتی، یعنی انتخاب صحیح مخزن برای بام را از منظر مهندسی عمران کالبدشکافی کنیم.
در این مقاله فنی، بررسی می‌کنیم که چرا هندسه مخازن افقی، ایمن‌ترین انتخاب برای سازه است و در اجرا باید به چه نکاتی توجه کرد.
تحلیل سازه‌ای: چرا مخزن آب خوابیده ناجی سقف شماست؟
در طراحی سازه، سقف بام (Roof Slab) معمولاً برای بارهای زنده (Live Loads) مانند برف و بارهای مرده سبک‌تر نسبت به طبقات طراحی می‌شود. یکی از بزرگترین خطاهای اجرایی، قرار دادن وزن عظیم آب در یک مساحت مقطع کوچک است که منجر به پدیده پخش بار نقطه‌ای و ایجاد خیز (Deflection) یا ترک‌های مویی در بتن دال می‌شود.

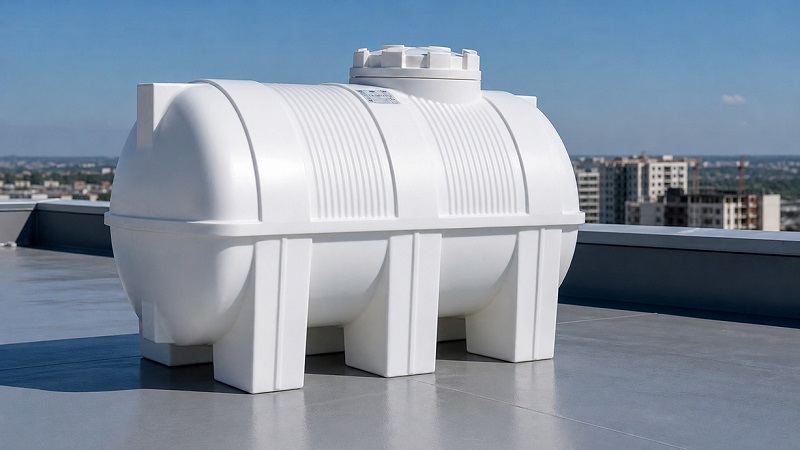

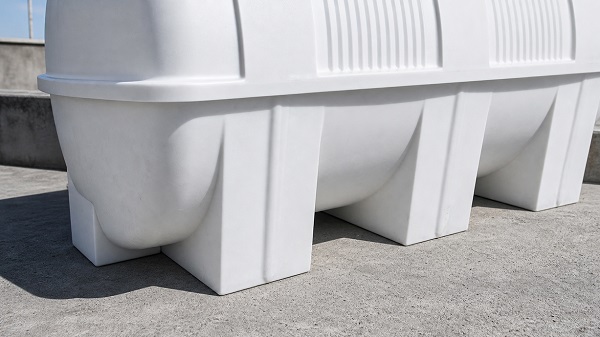

اینجا است که طراحی هندسی و ابعاد مخزن آب افقی برای پشت بام اهمیت خود را نشان می‌دهد. یک مخزن آب خوابیده به دلیل برخورداری از پایه‌های قالب‌گیری شده و سطح مقطع وسیع‌تر، بار مرده تاسیسات را در مساحت بیشتری از سقف توزیع می‌کند. این توزیع متناسب تنش، آن را به تنها انتخاب اصولی و مهندسی برای بام‌هایی تبدیل می‌کند که محدودیت بارگذاری دارند.
چک‌لیست و جدول تحمل بار برای نصب منبع روی بام
برای نصب منبع روی بام، مهندسین ناظر باید رابطه بین حجم آب و مساحت اشغال‌شده توسط پایه‌های مخزن را محاسبه کنند. جدول زیر یک برآورد کلی از توزیع بار مخازن افقی را برای تصمیم‌گیری بهتر مجریان نشان می‌دهد:
| ظرفیت مخزن افقی (لیتر) | برآورد وزن پر (کیلوگرم) | حداقل مساحت توزیع بار پایه‌ها | وضعیت بارگذاری روی دال استاندارد |
| ۵۰۰ لیتری | ~ ۵۲۰ | ۱.۲ متر مربع | کاملاً ایمن (توزیع یکنواخت) |
| ۱۰۰۰ لیتری | ~ ۱۰۴۰ | ۲ متر مربع | ایمن (نیاز به جانمایی روی تیرها) |
| ۱۵۰۰ لیتری | ~ ۱۵۶۰ | ۲.۸ متر مربع | نیازمند شاسی‌کشی فلزی |
| ۲۰۰۰ لیتری | ~ ۲۰۸۰ | ۳.۵ متر مربع | نیازمند بررسی دقیق نقشه‌های سازه |
نکته مهندسی: همواره توصیه می‌شود برای مخازن بالای ۱۰۰۰ لیتر، حتی با وجود توزیع بار مناسبِ مخزن آب افقی، جانمایی دقیقاً روی تیرهای اصلی (Main Beams) یا تقاطع تیر و ستون انجام شود تا از هرگونه خیز احتمالی سقف جلوگیری گردد.
خطای مهلک پیمانکاران: اتصالات انعطاف‌پذیر در برابر لوله‌کشی صلب
یکی از مشاهدات پرتکرار ما در هیرکاناسازه، اشتباهات اجرایی پس از جایگذاری مخزن است. بسیاری از نصاب‌ها برای راحتی کار، از شلنگ‌های انعطاف‌پذیر برای اتصال خروجی مخزن به شبکه آبرسانی استفاده می‌کنند. این اتصالات در برابر تغییرات دمایی بام (یخبندان زمستان و تابش مستقیم تابستان) به شدت آسیب‌پذیرند و خطر نشتی و نفوذ آب به ایزوگام را افزایش می‌دهند.
بر اساس استانداردهای روز تاسیسات، استفاده از لوله‌کشی صلب (Rigid Piping) با استفاده از لوله‌های پلیمری استاندارد و نصب لرزه‌گیر در خروجی مخزن، یک الزام مهندسی است. لوله‌کشی صلب مانع از انتقال ارتعاشات پمپ به بدنه مخزن شده و عمر مفید اتصالات برنجی را به شدت افزایش می‌دهد.
راهکار جایگزین در فضاهای معماری محدود

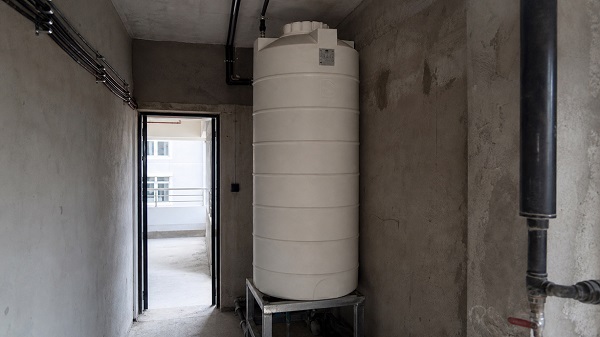

اگرچه از نظر توزیع بار، مخازن افقی بی‌رقیب هستند، اما گاهی در پروژه‌ها با محدودیت شدید سطح مقطع (مانند خرپشته‌های کوچک یا داکت‌های تاسیساتی باریک) مواجه هستیم. در چنین شرایط معماری خاصی، چاره‌ای جز استفاده از ارتفاع نیست و مجریان ناچارند از یک مخزن عمودی پلی اتیلن استفاده کنند. البته در این حالت، طراحی و اجرای یک شاسی فلزی (استراکچر) برای انتقال بار به ستون‌های اصلی ساختمان اجتناب‌ناپذیر است.
سخن پایانی
در بررسی کیفیت پروژه‌های مختلف ساختمانی، همواره مشخص شده است که دسترسی به مخازن استاندارد (مانند برندهای معتبر طبرستان و تهران پلیمر یارا) و دریافت مشاوره فنی درست، تاثیر مستقیمی در خروجی کار مجریان دارد.
بهره‌گیری از تامین‌کنندگانی که صرفاً فروشنده نیستند و ابعاد فنی تاسیسات را درک می‌کنند، یک مزیت بزرگ برای پیمانکاران است. از این رو، برای تهیه مخازن استاندارد، توزیع در ابعاد صنعتی و ساختمانی و دریافت مشاوره‌های تخصصی، بررسی کاتالوگ و محصولات بازرگانی سادات به عنوان یکی از مراجع تخصصی و قابل اتکا در این حوزه به مهندسان و مجریان پیشنهاد می‌شود.
