چکیده : کانال کشی کولر آبی نقش مهمی در راندمان سرمایش، کاهش مصرف برق و توزیع یکنواخت هوا در ساختمان دارد. در این آموزش، اصول طراحی مسیر کانال، انتخاب سایز مناسب، اجرای کانال اصلی و انشعاب‌ها، نصب دریچه، عایق‌کاری استاندارد و تست نهایی سیستم به‌صورت مرحله‌به‌مرحله بررسی شده است. همچنین با رایج‌ترین اشتباهات در کانال کشی و روش جلوگیری از افت فشار، نشتی هوا و ایجاد سروصدا آشنا می‌شوید تا بتوانید عملکرد کولر آبی را به حداکثر برسانید.

آموزش مرحله به مرحله کانال کشی کولر آبی

جالب است بدانید حتی قدرتمندترین کولرهای آبی بازار، اگر کانال کشی غیراصولی داشته باشند، بازدهی‌شان به کمتر از ۵۰ درصد می‌رسد. شاید به همین خاطر باشد که می‌گویند کانال کشی کولر آبی، ترکیبی از مهندسی مکانیک سیالات و هنر اجراست!

در این مطلب، به شما یاد می‌دهیم چطور مثل یک متخصص، سیستم کانال کشی کولر آبی را طراحی و اجرا کنید تا با کمترین مصرف برق، بیشترین خنکی را به خانه یا محل کار خود ببخشید.

اهمیت کانال کشی صحیح کولر آبی

بیایید قبل از اینکه با نحوه کانال کشی کولر آبی آشنا شویم، اهمیت این کار را مورد بررسی قرار دهیم. رعایت اصول کانال کشی صحیح، از مزایای زیر برخوردار است:

• کانال کشی اصولی، موجب افزایش راندمان کولر شده و باعث می‌شود که تمام هوای تولیدی کولر به مقصد برسد.

• با این کار، کولر مجبور نیست با حداکثر قدرت کار کند تا باد به اتاق‌های دور برسد و در نتیجه، در مصرف برق صرفه جویی می‌شود.

• کانال کشی غلط باعث پخش شدن صداهای مزاحم در داخل کانال خواهد شد اما با انجام درست این کار، می‌توان از چنین مشکلی جلوگیری کرد.

• عایق کاری درست کانال کولر، مانع از هدر رفت سرمایش در مسیر پشت بام یا زیر سقف می‌شود.

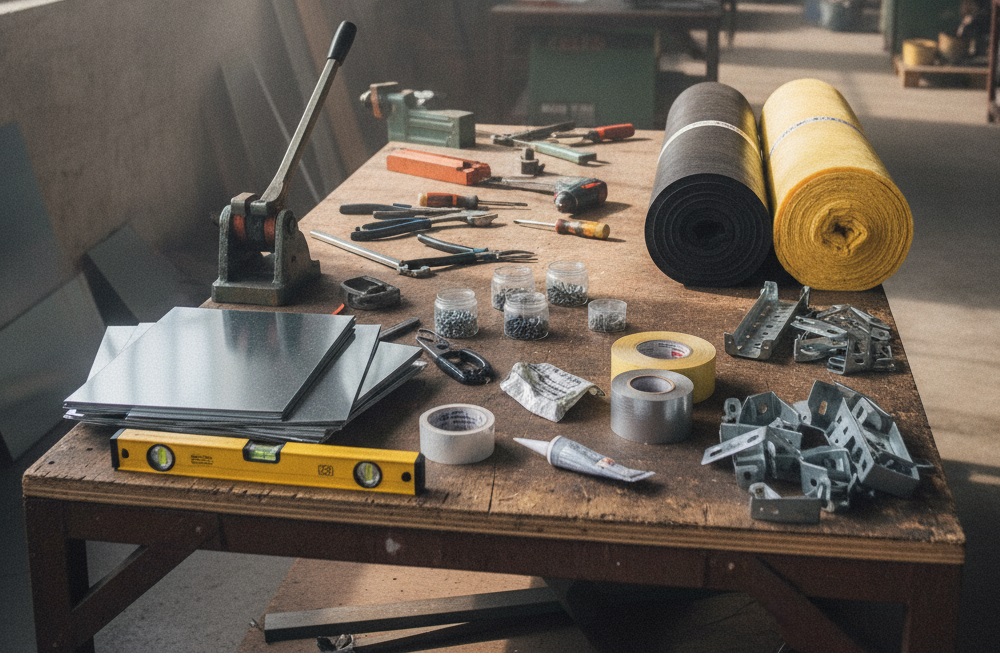

ابزار و تجهیزات موردنیاز

قبل از شروع کانال کشی، باید تجهیزات لازم را آماده کنید. مهمترین ابزارهایی که برای کانال کشی کولر آبی نیاز دارید عبارتند از:‌

• ورق گالوانیزه

• دستگاه خم کن یا لبه زن

• قیچی ورق بر

• دریل و پیچ گوشتی

• پیچ سرمته

• پرچ

• متر و تراز

• چسب مخصوص کانال

• نوار درزگیر آلومینیومی

• عایق الاستومری یا پشم شیشه

• بست و ساپورت نگهدارنده

یادتان باشد که استفاده از تجهیزات مناسب و با کیفیت، باعث افزایش کیفیت اجرای پروژه خواهد شد.

طراحی و محاسبات پیش از شروع کار

یکی از بزرگترین اشتباهات استادکاران تازه کار، شروع کانال کشی بدون داشتن نقشه است. پیش از شروع اجرا، بهتر است با استانداردها و جزئیات کانال کشی کولر آبی آشنا باشید تا مسیر، ابعاد کانال و نحوه اجرای آن را به درستی انتخاب کنید.

تعیین مسیر بهینه

قانون طلایی کانال کشی کولر آبی این است که هرچه مسیر مستقیم تر، خنکی بیشتر!

سعی کنید تا حد امکان از زانوها (به‌ویژه زانوهای ۹۰ درجه) استفاده نکنید؛ چون هر زانو افت فشار شدیدی ایجاد می‌کند. اگر مجبور به تغییر مسیر هستید، از زانوهای ۴۵ درجه یا تبدیل‌های نرم استفاده کنید.

سایز استاندارد کانال کولر

سایز کانال باید با ظرفیت کولر همخوانی داشته باشد. اگر دهانه خروجی کولر بزرگ است و کانال‌ها را کوچک بگیرید، فشار هوا باعث لرزش کانال‌ها و صدای زیاد می‌شود. بالعکس، اگر کانال خیلی بزرگ باشد، سرعت هوا افت کرده و به انتهای مسیر نمی‌رسد.

فرمول کلی:

سطح مقطع کانال اصلی باید حداقل معادل سطح مقطع دهانه خروجی کولر باشد. در انشعاب‌ها، با پیشروی به سمت اتاق‌ها، سطح مقطع کانال‌ها به تدریج کوچک می‌شود.

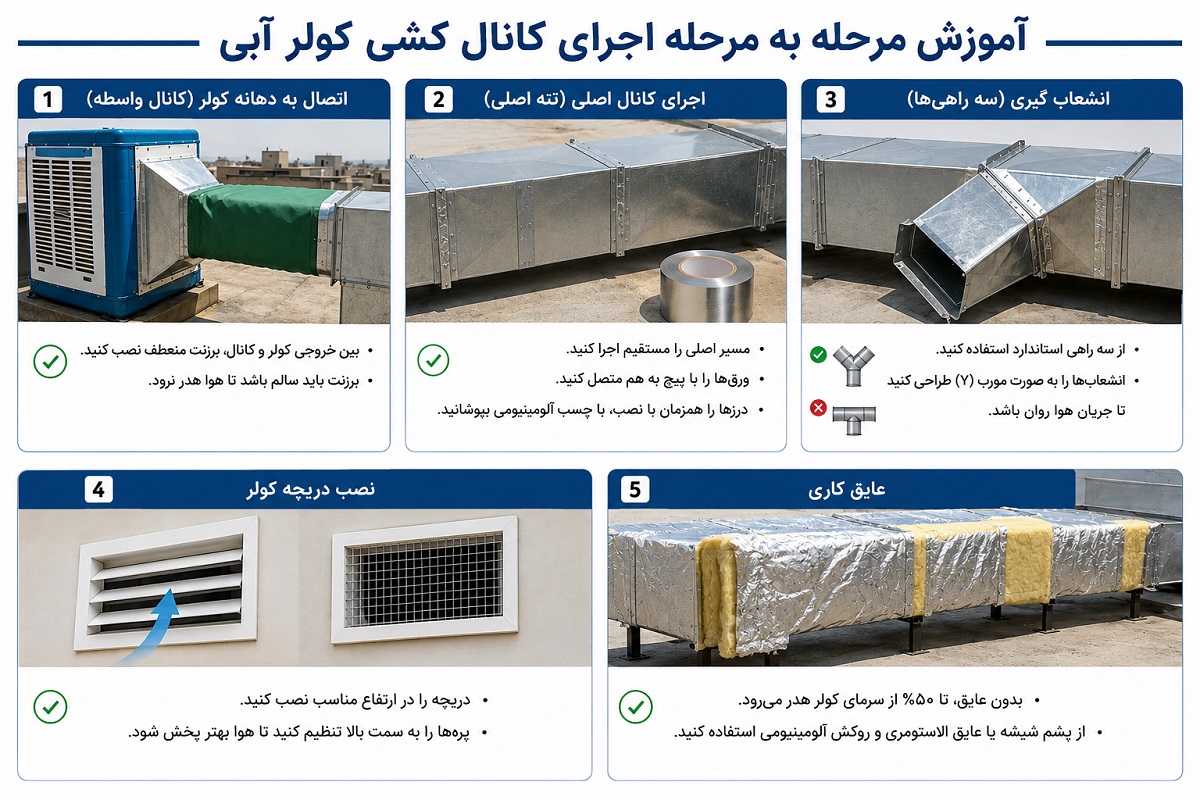

آموزش مرحله به مرحله اجرای کانال کشی کولر

در این بخش، مراحل کانال کشی کولر آبی را به صورت مرحله به مرحله به شما آموزش می دهیم.

مرحله ۱: اتصال به دهانه کولر (کانال واسطه)

خروجی کولر اولین نقطه در کانال به شمار می‌رود و در این بخش باید یک واسطه منعطف مثل برزنت نصب کنید. اگر کانال فلزی را مستقیم به خروجی کولر وصل کنید، صدای لرزش به تمام ساختمان منتقل خواهد شد.

نکته:

برزنت باید کاملا سالم باشد و کوچکترین پارگی در این نقطه یعنی هدر رفتن بخشی از باد کولر قبل از ورود به مسیر اصلی.

مرحله ۲: اجرای کانال اصلی (تنه اصلی)

کانال اصلی، ستون فقرات سیستم شما به شمار می‌رود و این کانال باید مستقیم ترین مسیر را داشته باشد.

• ورق‌ها را با پیچ سرمته به هم متصل کنید.

• دقت کنید که لبه‌های ورق‌ها کاملا چفت شوند.

• پس از بستن هر بخش، بلافاصله درزها را با چسب آلومینیومی پهن بپوشانید.

• درزگیر را در پایان کار نزنید؛ همزمان با پیشروی نصب، درزگیری را انجام دهید.

مرحله ۳: انشعاب گیری (سه راهی‌ها)

وقتی به نقطه‌ای می‌رسید که باید مسیر را به اتاق‌ها جدا کنید، از سه راهی‌های استاندارد استفاده کنید.

بسیاری از نصاب‌ها سه راهی را به صورت ۹۰ درجه تیز می‌سازند؛ غافل از اینکه این کار باعث تلاطم هوا (Turbulence) می‌شود. سعی کنید انشعاب‌ها را به صورت مورب (مانند حرف Y) طراحی کنید تا جریان هوا با کمترین برخورد، به مسیر فرعی هدایت شود.

مرحله ۴: نصب دریچه کولر

دریچه کولر فقط یک خروجی نیست، بلکه به عنوان تنظیم کننده جریان هم عمل خواهد کرد. در نصب دریچه به موارد زیر دقت کنید:‌

• ارتفاع مناسب: دریچه باید در ارتفاعی نصب شود که جریان باد مستقیما به صورت افراد برخورد نکند.

• پره‌ها: پره‌های دریچه باید به سمت بالا تنظیم شوند تا هوای خنک به سقف برخورد کرده و سپس به صورت یکنواخت به پایین بیاید.

مرحله ۵: عایق کاری

اگر کانال از پشت بام عبور می‌کند، بدون عایق کاری عملا در حال اتلاف ۵۰ درصد از توان کولر هستید. زیر نور مستقیم خورشید، ورق گالوانیزه داغ می‌شود و هوای خنک داخل کانال را قبل از رسیدن به اتاق گرم می‌کند.

بهترین روش برای عایق کاری کانال کولر، استفاده از پشم شیشه یا عایق‌های الاستومری و سپس پوشاندن آن با کاورهای آلومینیومی است.

چک لیست نهایی

بعد از تمام شدن کار، این چک لیست را اجرا کنید:

• تست دست: دست خود را جلوی تمام دریچه‌ها بگیرید. آیا فشار باد تقریبا در تمام دریچه‌ها یکسان است؟ اگر دریچه اول طوفان است و دریچه آخر نسیم ملایم، یعنی سیستم توزیع باد بالانس نیست.

• تست صدا: کولر را روشن کنید. آیا صدای لرزش ورق‌ها را می‌شنوید؟ (اگر بله، محل اتصال را با پیچ‌های بیشتر محکم کنید).

• تست نشتی: در مسیر کانال، با یک دستمال کاغذی روشن، محل درزها را چک کنید. اگر دستمال به سمت شکاف کشیده شد، یعنی درز دارید و باید آنجا را بهتر چسب بزنید.

• تست دما: اگر در اتاق آخر هوا گرم است، دریچه اتاق‌های اول را کمی ببندید تا جریان هوا به انتهای مسیر هدایت شود.

جمع بندی

کانال کشی کولر آبی یکی از مهمترین بخش‌های اجرای سیستم سرمایشی ساختمان محسوب می‌شود. حتی اگر از بهترین کولر آبی استفاده کنید، در صورت اجرای غیراصولی کانال‌ها، بخش زیادی از هوای خنک هدر خواهد رفت و راندمان سیستم کاهش می‌یابد.

با رعایت اصول طراحی، انتخاب ابعاد مناسب، استفاده از متریال باکیفیت، اجرای صحیح اتصالات، عایق‌کاری استاندارد و سرویس دوره‌ای می‌توان عملکرد کولر آبی را به حداکثر رساند و مصرف انرژی را کاهش داد. اگر تجربه کافی در اجرای کانال کشی ندارید، بهتر است از افراد متخصص کمک بگیرید تا سیستم سرمایشی ساختمان با بالاترین بازده ممکن کار کند.
