جک سقفی و پایه قالب‌بندی و نقش آن در ایمنی سقف بتنی

جک سقفی یا پایه قالب‌بندی یکی از مهم‌ترین تجهیزات در اجرای سازه‌های بتنی است که وظیفه آن نگهداری قالب سقف تا زمان رسیدن بتن به مقاومت کافی است. این تجهیز بار ناشی از بتن تازه، آرماتورها، قالب فلزی و نیروهای اجرایی را به سطح زیرین منتقل می‌کند و از تغییر شکل یا ریزش سیستم قالب‌بندی جلوگیری می‌کند. به همین دلیل، کیفیت جک سقفی مستقیماً بر ایمنی کارگاه، کیفیت اجرای سقف و حتی هزینه نهایی پروژه تأثیر می‌گذارد.

برخلاف تصور برخی افراد، جک سقفی تنها یک پایه فلزی ساده نیست؛ بلکه بخشی از سیستم مهندسی قالب‌بندی محسوب می‌شود و انتخاب نادرست آن می‌تواند موجب خیز سقف، تغییر شکل قالب‌ها، ترک‌خوردگی بتن و در شرایط بحرانی حتی ریزش بخشی از قالب‌بندی شود. به همین دلیل در پروژه‌های عمرانی، علاوه بر انتخاب جک استاندارد، نحوه استقرار، فاصله‌گذاری و کنترل سلامت آن نیز اهمیت زیادی دارد.

در این مقاله ابتدا با عملکرد و اجزای جک سقفی آشنا می‌شویم، سپس انواع جک، مشخصات فنی، نکات خرید، عوامل مؤثر بر قیمت، اصول نگهداری و مهم‌ترین نکات ایمنی استفاده از این تجهیز را بررسی می‌کنیم تا بتوانید متناسب با شرایط پروژه، انتخاب آگاهانه‌تری داشته باشید.

جک سقفی چیست و چه وظیفه‌ای در قالب‌بندی دارد؟

جک سقفی یا پایه قالب‌بندی، یک سازه فلزی قابل تنظیم است که برای نگهداری قالب سقف و انتقال بارهای واردشده به سطح زیرین استفاده می‌شود. این تجهیز معمولاً از سه بخش اصلی شامل لوله داخلی، لوله خارجی و رزوه تنظیم ارتفاع تشکیل شده است.

قابلیت تنظیم ارتفاع باعث می‌شود جک سقفی بتواند در پروژه‌هایی با ارتفاع‌های مختلف مورد استفاده قرار گیرد. پیمانکاران ساختمانی از این تجهیزات برای اجرای سقف‌های تیرچه بلوک، دال بتنی، سقف‌های کامپوزیت و بسیاری از سازه‌های بتن‌آرمه استفاده می‌کنند.

عملکرد صحیح جک به عوامل مختلفی وابسته است:

• کیفیت لوله‌های فولادی مورد استفاده

• ضخامت مناسب قطعات فلزی

• کیفیت جوشکاری

• سلامت رزوه و مهره تنظیم

• مقاومت صفحه بالایی و پایینی

یک جک استاندارد باید بتواند بار وارده را بدون تغییر شکل، خم‌شدگی یا کاهش پایداری تحمل کند. استفاده از جک‌های بی‌کیفیت یا آسیب‌دیده یکی از خطاهایی است که در برخی کارگاه‌ها مشاهده می‌شود و می‌تواند خطرات جدی ایجاد کند.در زمان بتن‌ریزی، تنها وزن بتن تازه توسط جک‌ها تحمل نمی‌شود؛ بلکه وزن قالب فلزی، آرماتورها، تجهیزات اجرایی و نیروهای انسانی حاضر روی سقف نیز به سیستم قالب‌بندی منتقل می‌شود.

به همین دلیل، جک سقفی باید بتواند این بارهای موقت را بدون تغییر شکل یا کاهش پایداری تحمل کند تا پس از رسیدن بتن به مقاومت لازم، بار به سازه اصلی منتقل شود. استفاده از جک‌های آسیب‌دیده یا نامتناسب با شرایط پروژه می‌تواند تعادل سیستم قالب‌بندی را برهم زده و خطرات جدی برای سازه و نیروهای اجرایی ایجاد کند.

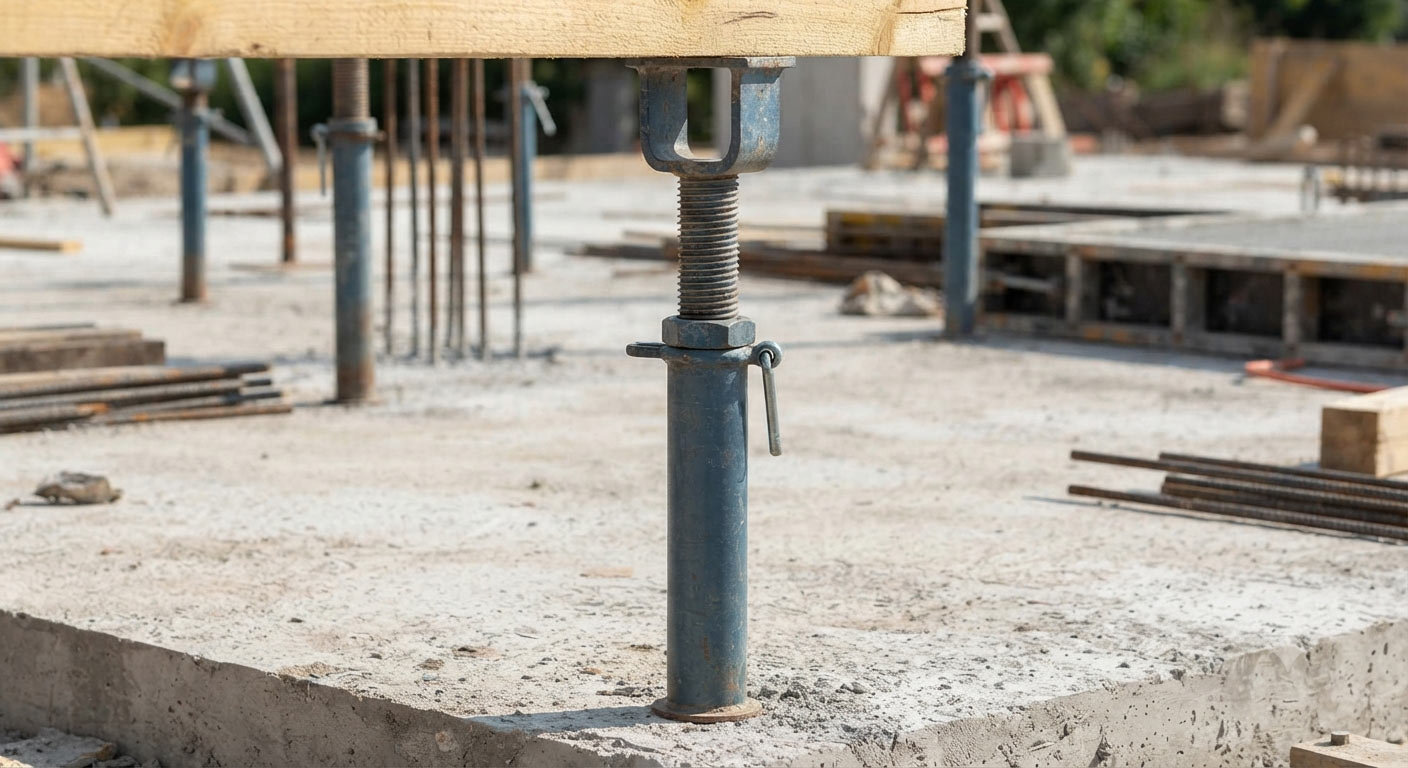

اجزای جک سقفی و نقش هر قطعه در تحمل بار

جک سقفی از چند قطعه اصلی تشکیل شده است که عملکرد صحیح هر یک، در پایداری سیستم قالب‌بندی نقش مهمی دارد. کیفیت ساخت این اجزا مستقیماً بر ظرفیت باربری، دوام و ایمنی جک تأثیر می‌گذارد؛ بنابراین هنگام خرید یا استفاده از جک سقفی، بررسی سلامت تمام قطعات ضروری است.

لوله بیرونی بخش اصلی سازه جک است که بارهای واردشده را به سطح زیرین منتقل می‌کند. ضخامت و کیفیت فولاد این لوله، تأثیر مستقیمی بر مقاومت جک در برابر کمانش و تغییر شکل دارد.

لوله داخلی داخل لوله بیرونی حرکت می‌کند و امکان تنظیم ارتفاع را فراهم می‌سازد. این قطعه باید بدون لقی و با حرکت روان درون لوله اصلی قرار گیرد تا بار به‌صورت یکنواخت منتقل شود.

رزوه و مهره تنظیم ارتفاع امکان تنظیم دقیق ارتفاع جک را فراهم می‌کنند. کیفیت ماشین‌کاری رزوه، استحکام مهره و روان بودن حرکت آن از مهم‌ترین عوامل مؤثر بر عملکرد صحیح جک محسوب می‌شوند. هرگونه آسیب یا خوردگی در این قسمت می‌تواند باعث کاهش ظرفیت تحمل بار شود.

پین تنظیم ارتفاع وظیفه تثبیت ارتفاع جک را بر عهده دارد و مانع جابه‌جایی ناخواسته لوله داخلی می‌شود. استفاده از پین استاندارد و سالم برای حفظ ایمنی سیستم ضروری است.

صفحه کف و سرجک نیز وظیفه انتقال یکنواخت نیرو را بر عهده دارند. صفحه کف باید کاملاً صاف و بدون تغییر شکل باشد و سرجک نیز بسته به نوع طراحی، به‌صورت U شکل یا صلیبی تولید می‌شود تا اتصال مناسبی با تیرهای چوبی، سولجر یا سایر اجزای قالب‌بندی ایجاد کند.

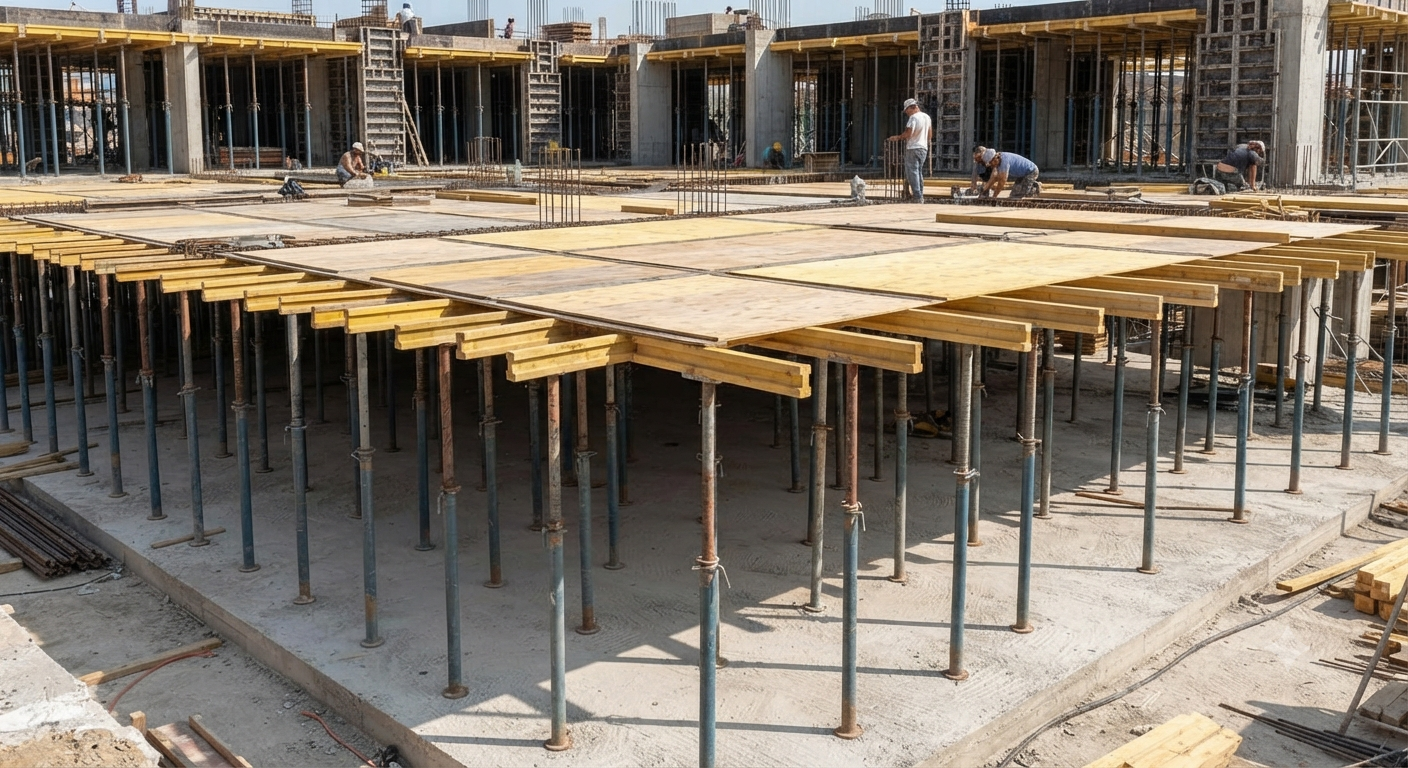

ارتباط جک سقفی با ایمنی اجرای سقف بتنی

در مرحله بتن‌ریزی، بتن تازه وزن بسیار زیادی دارد و تا زمانی که به مقاومت نهایی نرسیده، تمام بار آن توسط قالب و تجهیزات نگهدارنده تحمل می‌شود. در این شرایط، جک‌های سقفی نقش ستون‌های موقت سازه را ایفا می‌کنند.

اگر تعداد جک‌ها کمتر از مقدار مورد نیاز باشد یا فاصله آن‌ها به درستی تعیین نشود، احتمال تغییر شکل قالب، ایجاد ترک در سقف یا حتی ریزش بخشی از سیستم قالب‌بندی وجود دارد.

از دیدگاه اجرایی، چند نکته در نصب جک سقفی اهمیت زیادی دارد:

• سطح زیر جک باید کاملاً پایدار و مقاوم باشد.

• جک‌ها باید به صورت کاملاً عمود نصب شوند.

• فاصله بین پایه‌ها باید مطابق بارگذاری سقف تعیین شود.

• قبل از بتن‌ریزی، تمامی اتصالات باید کنترل شوند.

• از جک‌های دارای زنگ‌زدگی شدید یا آسیب مکانیکی نباید استفاده شود.

در پروژه‌های حرفه‌ای، مسئولیت بررسی این موارد معمولاً بر عهده تیم اجرایی و مهندس ناظر است، زیرا کیفیت تجهیزات قالب‌بندی ارتباط مستقیمی با ایمنی نیروی انسانی و سلامت سازه دارد.

انواع جک سقفی و تفاوت کاربرد هر یک

جک‌های سقفی با توجه به نوع طراحی، شکل قسمت فوقانی، ظرفیت باربری و کاربرد در مدل‌های مختلفی تولید می‌شوند. انتخاب نوع مناسب جک تنها به ارتفاع سقف محدود نمی‌شود؛ بلکه عواملی مانند نوع سیستم قالب‌بندی، وزن سقف، روش بتن‌ریزی و شرایط اجرایی پروژه نیز در این انتخاب نقش دارند. به همین دلیل، مهندسان اجرایی معمولاً نوع جک را هم‌زمان با طراحی سیستم قالب‌بندی مشخص می‌کنند تا تمامی اجزای نگهدارنده به‌صورت هماهنگ عمل کنند.

جک سقفی ساده

جک سقفی ساده یکی از رایج‌ترین مدل‌های مورد استفاده در پروژه‌های ساختمانی است. این مدل برای اجرای سقف‌هایی با بارگذاری معمولی و ارتفاع متعارف مناسب بوده و به دلیل ساختار ساده، نصب سریع و قیمت اقتصادی، در بسیاری از پروژه‌های مسکونی مورد استفاده قرار می‌گیرد. البته در پروژه‌هایی که بارهای سنگین‌تری به سیستم قالب‌بندی وارد می‌شود، باید ظرفیت باربری آن به‌دقت بررسی شود.

جک سقفی صلیبی

در این مدل، قسمت فوقانی جک به شکل صلیب طراحی شده است تا تیرهای چوبی یا اجزای قالب‌بندی سطح تماس بیشتری با جک داشته باشند. این ویژگی موجب توزیع بهتر بار و افزایش پایداری سیستم قالب‌بندی می‌شود. جک صلیبی معمولاً در پروژه‌هایی استفاده می‌شود که دقت اجرای قالب‌بندی اهمیت بیشتری دارد.

جک سقفی U شکل (عراقی)

جک U شکل که با نام جک عراقی نیز شناخته می‌شود، یکی از پرکاربردترین مدل‌ها در اجرای سقف‌های بتن‌آرمه است. طراحی U شکل قسمت فوقانی باعث می‌شود تیرهای نگهدارنده، سولجر یا پروفیل‌های مورد استفاده در قالب‌بندی، به‌صورت پایدارتر روی جک قرار بگیرند. این مدل علاوه بر استفاده گسترده در پروژه‌های داخلی، به دلیل انطباق با نیاز بازارهای منطقه، در صادرات به کشورهایی مانند عراق و افغانستان نیز کاربرد فراوانی دارد.

در انتخاب هر یک از این مدل‌ها، تنها ظاهر جک نباید ملاک تصمیم‌گیری باشد. ظرفیت تحمل بار، ضخامت لوله‌ها، کیفیت جوشکاری، نوع رزوه و کیفیت ساخت، اهمیت بیشتری نسبت به شکل ظاهری دارند و باید متناسب با نقشه سازه و شرایط پروژه بررسی شوند.

همچنین باید توجه داشت که عملکرد مناسب جک سقفی تنها زمانی حاصل می‌شود که کل سیستم قالب‌بندی به‌درستی اجرا شده باشد. اگر قصد دارید با اصول اجرای صحیح قالب‌بندی، نحوه استقرار تجهیزات و ترتیب نصب اجزای مختلف آشنا شوید، مطالعه مقاله آموزش بستن قالب بتن می‌تواند دید مناسبی نسبت به اجرای اصولی سیستم قالب‌بندی در اختیار شما قرار دهد.

مقایسه انواع جک سقفی

ظرفیت تحمل بار جک سقفی به چه عواملی بستگی دارد؟

یکی از متداول‌ترین پرسش‌ها هنگام انتخاب جک سقفی، میزان تحمل بار آن است. در عمل نمی‌توان ظرفیت تمام جک‌ها را با یک عدد مشخص بیان کرد، زیرا عوامل مختلفی بر میزان باربری آن‌ها تأثیر می‌گذارند.

مهم‌ترین عامل، ارتفاع باز شدن جک است. هرچه ارتفاع جک بیشتر شود، ظرفیت تحمل بار آن کاهش پیدا می‌کند. علاوه بر این، قطر و ضخامت لوله‌ها، کیفیت فولاد مصرفی، نوع جوشکاری، کیفیت رزوه و نحوه استقرار جک نیز در میزان مقاومت آن نقش دارند.

شرایط اجرای پروژه نیز اهمیت زیادی دارد. اگر جک روی سطحی ناهموار یا سست قرار گیرد یا به‌صورت کاملاً قائم نصب نشود، ظرفیت واقعی آن کاهش خواهد یافت. همچنین استفاده از جک‌هایی که دچار خمیدگی، زنگ‌زدگی شدید یا آسیب مکانیکی شده‌اند، می‌تواند ایمنی سیستم قالب‌بندی را به خطر بیندازد.

به همین دلیل، ظرفیت نهایی هر جک باید بر اساس مشخصات فنی تولیدکننده، شرایط پروژه و محاسبات مهندس سازه تعیین شود و نباید صرفاً بر اساس تجربه کارگاهی یا اطلاعات غیرمعتبر تصمیم‌گیری شود.

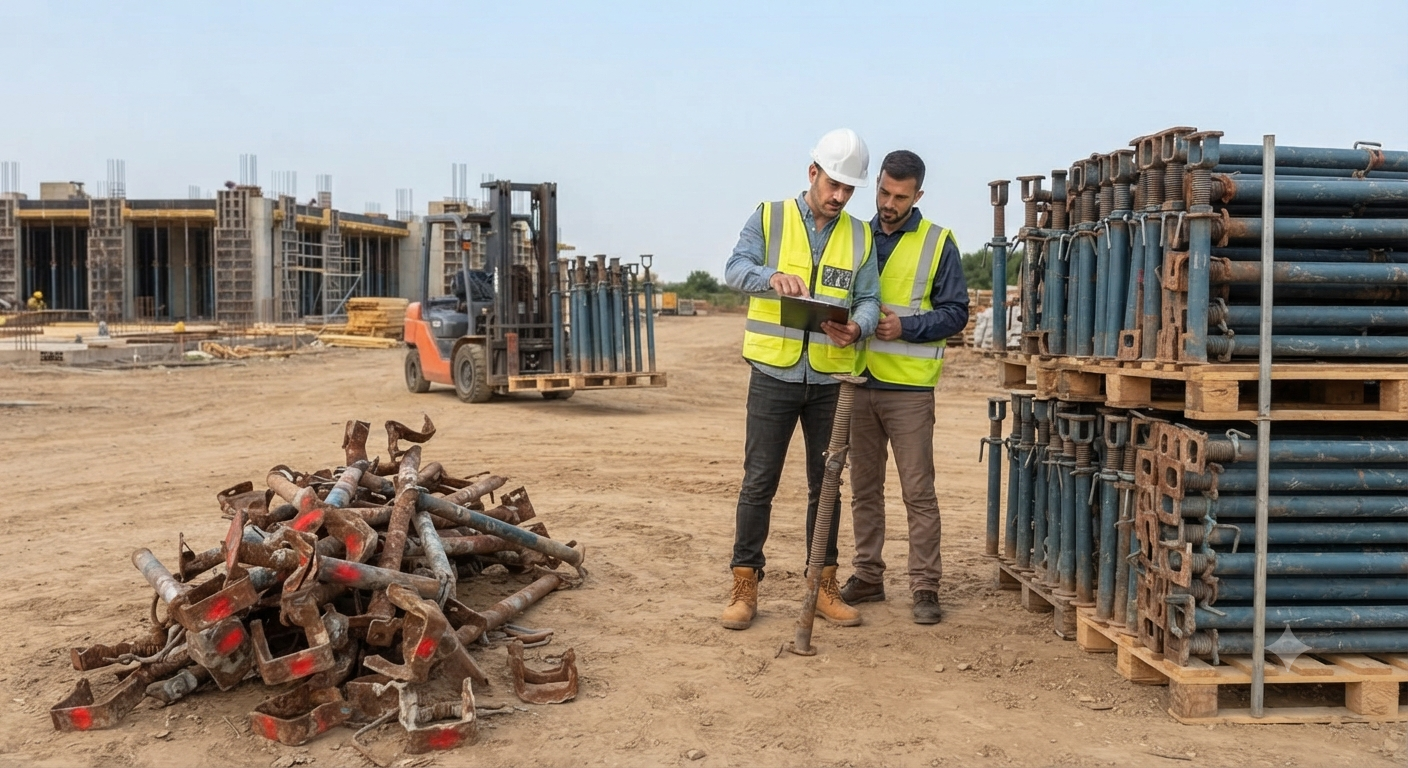

نکات مهم در خرید جک سقفی قالب‌بندی

یکی از اشتباهات رایج در خرید تجهیزات قالب‌بندی، توجه بیش از حد به ظاهر محصول و قیمت اولیه است. در حالی که کیفیت ساخت، ضخامت ورق، نوع فولاد و استاندارد تولید اهمیت بیشتری دارد.

پیمانکاران باتجربه معمولاً هنگام خرید جک سقفی موارد زیر را بررسی می‌کنند:

• یکنواختی ضخامت لوله‌ها

• کیفیت جوش‌های اتصال

• روان بودن سیستم تنظیم ارتفاع

• مقاومت رزوه‌ها

• کیفیت رنگ یا پوشش ضدزنگ

همچنین بهتر است تجهیزات قالب‌بندی از تولیدکنندگانی تهیه شود که فرآیند تولید کنترل‌شده و سابقه همکاری با پروژه‌های عمرانی را دارند. اطلاعات بیشتر درباره سیستم‌های قالب‌بندی و تجهیزات مرتبط را می‌توان در این صفحه بررسی کرد: https://sanatsaze.com/service/قالب-بتن/

تأثیر کیفیت پایه فلزی بر هزینه نهایی پروژه

گاهی تصور می‌شود تجهیزات موقت مانند جک سقفی تأثیر زیادی در هزینه پروژه ندارند، اما در پروژه‌های بزرگ تعداد بالای این تجهیزات باعث می‌شود کیفیت آن‌ها روی زمان و هزینه اجرا اثر مستقیم داشته باشد.

جک‌های با کیفیت پایین معمولاً مشکلاتی مانند خرابی سریع، نیاز به تعمیر مکرر و کاهش سرعت عملیات قالب‌بندی ایجاد می‌کنند. در مقابل، تجهیزات استاندارد می‌توانند در چندین پروژه مورد استفاده قرار گیرند و هزینه استهلاک را کاهش دهند.

به همین دلیل بسیاری از پیمانکاران حرفه‌ای، هزینه خرید تجهیزات قالب‌بندی را یک سرمایه‌گذاری اجرایی می‌دانند، نه صرفاً یک هزینه کوتاه‌مدت.

ارتباط جک سقفی با سیستم کامل قالب‌بندی

جک سقفی به تنهایی یک سیستم کامل نیست، بلکه بخشی از مجموعه تجهیزات قالب‌بندی محسوب می‌شود. عملکرد صحیح آن زمانی حاصل می‌شود که سایر اجزا مانند قالب فلزی، تیرهای نگهدارنده، پشت‌بندها و اتصالات نیز هماهنگ باشند.

در پروژه‌هایی که از قالب‌های فلزی مدولار استفاده می‌شود، هماهنگی بین پایه‌های نگهدارنده و سیستم قالب اهمیت بیشتری پیدا می‌کند. تولیدکنندگان تخصصی مانند SANATSAZE و مجموعه‌هایی مانند PERI معمولاً طراحی تجهیزات قالب‌بندی را به صورت یک سیستم یکپارچه بررسی می‌کنند تا ایمنی و سرعت اجرا افزایش پیدا کند.

در بررسی کیفیت تجهیزات فلزی قالب‌بندی، مجموعه‌هایی مانند صنعت سازه در کنار تولیدکنندگان تخصصی خارجی مانند MetalForms نیز بر اهمیت کیفیت مواد اولیه، دقت ساخت و کنترل فرآیند تولید تأکید دارند.

اشتباهات رایج هنگام استفاده از جک سقفی

برخی مشکلاتی که در کارگاه‌های ساختمانی دیده می‌شود، بیشتر مربوط به نحوه استفاده از تجهیزات است تا خود محصول. چند مورد از این اشتباهات عبارت‌اند از:

• استفاده از تعداد ناکافی جک برای سطح سقف

• قرار دادن جک روی سطح سست یا شیب‌دار

• تنظیم نامناسب ارتفاع

• ضربه زدن به جک برای تغییر ارتفاع

• استفاده مجدد از جک‌های تغییر شکل داده

نگهداری صحیح تجهیزات پس از پایان هر مرحله بتن‌ریزی نیز اهمیت زیادی دارد. تمیز کردن قطعات، جلوگیری از تماس طولانی با رطوبت و بررسی سلامت رزوه‌ها باعث افزایش عمر مفید جک‌ها می‌شود.

چگونه جک سقفی مناسب پروژه خود را انتخاب کنیم؟

انتخاب جک سقفی مناسب به معنای انتخاب ایمن‌ترین یا گران‌ترین محصول نیست، بلکه باید تجهیزی انتخاب شود که از نظر ظرفیت باربری، ارتفاع، کیفیت ساخت و نوع طراحی، با شرایط واقعی پروژه هماهنگ باشد. عواملی مانند نوع سقف، سیستم قالب‌بندی، ارتفاع طبقه، روش بتن‌ریزی و تعداد دفعات استفاده از تجهیزات، همگی در این انتخاب نقش دارند.

در پروژه‌های کوچک ساختمانی، معمولاً استفاده از جک‌های استاندارد با ظرفیت متناسب پاسخگوی نیاز خواهد بود؛ اما در پروژه‌های بزرگ یا سقف‌هایی با بارگذاری بیشتر، توجه به مشخصات فنی، کیفیت جوشکاری، ضخامت لوله‌ها و مقاومت قطعات اهمیت دوچندان پیدا می‌کند.

در نهایت، استفاده از جک سقفی استاندارد زمانی بیشترین اثربخشی را خواهد داشت که سایر اجزای سیستم قالب‌بندی نیز به‌درستی انتخاب و نصب شده باشند. رعایت اصول اجرایی، کنترل سلامت تجهیزات پیش از بتن‌ریزی و استفاده از محصولات باکیفیت، علاوه بر افزایش ایمنی کارگاه، کیفیت اجرای سازه و عمر مفید تجهیزات را نیز بهبود می‌بخشد.

سوالات متداول درباره جک سقفی

جک سقفی چه کاربردی دارد؟

جک سقفی برای نگهداری قالب سقف و انتقال بارهای موقت ناشی از بتن تازه، آرماتورها و تجهیزات اجرایی تا زمان رسیدن بتن به مقاومت کافی استفاده می‌شود.

تفاوت جک U شکل و جک صلیبی چیست؟

جک U شکل برای قرارگیری پایدارتر تیرهای نگهدارنده طراحی شده است، در حالی که جک صلیبی سطح تماس بیشتری با اجزای قالب‌بندی ایجاد می‌کند. انتخاب هر مدل به نوع سیستم قالب‌بندی و شرایط پروژه بستگی دارد.

ظرفیت تحمل بار جک سقفی به چه عواملی بستگی دارد؟

ارتفاع جک، ضخامت و قطر لوله‌ها، کیفیت فولاد، نوع جوشکاری، سلامت رزوه و نحوه استقرار جک از مهم‌ترین عوامل مؤثر بر ظرفیت باربری آن هستند.

هنگام خرید جک سقفی به چه نکاتی توجه کنیم؟

بررسی ضخامت لوله، کیفیت جوش، سلامت رزوه، جنس فولاد، کیفیت پوشش ضدزنگ و اعتبار تولیدکننده از مهم‌ترین معیارهای انتخاب جک سقفی استاندارد هستند.

آیا استفاده از جک سقفی آسیب‌دیده مجاز است؟

خیر. جک‌هایی که دچار خمیدگی، ترک، زنگ‌زدگی شدید یا آسیب در رزوه و مهره شده‌اند، نباید در عملیات قالب‌بندی استفاده شوند؛ زیرا می‌توانند ایمنی سیستم را به خطر بیندازند.

چه زمانی می‌توان جک‌های سقفی را باز کرد؟

زمان باز کردن جک‌ها به مقاومت بتن، نوع سقف، شرایط محیطی و نظر مهندس ناظر بستگی دارد و نباید صرفاً بر اساس مدت زمان سپری‌شده از بتن‌ریزی انجام شود.
